Fornello Controller / Regulator diferential de temperatura pentru sisteme termice solare

Controlerul Fornello SR81 pentru panouri solare este un dispozitiv electronic utilizat pentru gestionarea instalatiilor solare presurizate complexe pentru incalzirea apei calde menajere (ACM) sau/si a spatiului de locuit. Are rolul important de a gestiona circulatia agentului termic intre panourile solare si boiler sau acumulatorul de caldura.

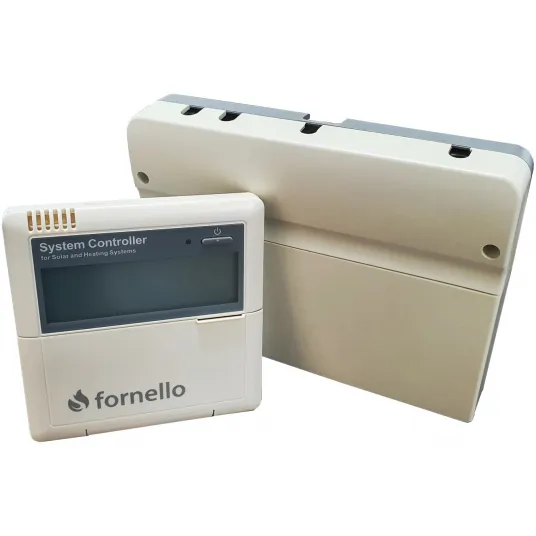

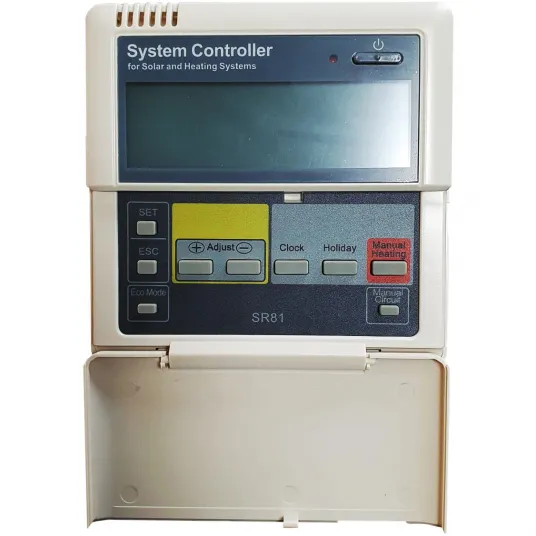

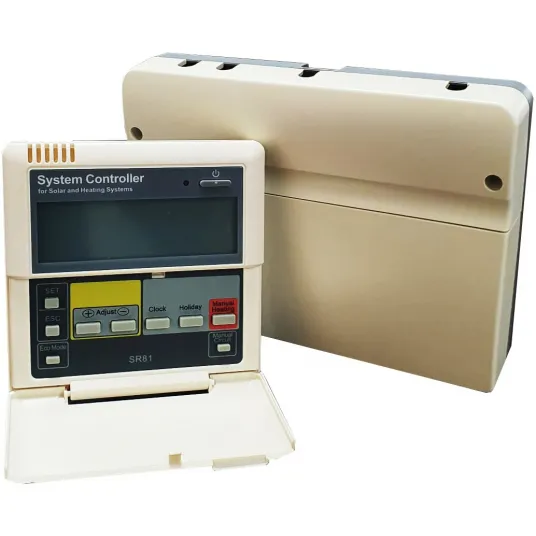

Controlerul are tastatura cu display separate pentru a putea avea acces la sistem fara a intra in camera tehnica, displayul putand fi instalat acolo unde va este mai comod sa urmariti si sa setati sistemul. Cablul dintre aceste 2 dispozitive are 3 fire si lungimea de 5 metri.

Explicatii functii controler SR81 pentru panouri solare:

1. Functia anti-Legionella impiedica formarea bacteriilor in apa din rezervor/boiler prin verificarea automata a temperaturii din rezervor la un interval de 7 zile, iar atunci cand se observa ca temperatura din boiler este mai mica pentru o perioada lunga de timp, nedepasind 70°C pe tot intervalul analizat, la ora 01:00 sistemul de incalzire este activat automat pentru a ridica temperatura pana la 70°C, astfel incat bacteriile sa fie distruse, dupa care incalzirea va fi dezactivata automat.

2. Functia de vacanta se activeaza pe timpul noptii, agentul termic din serpentina solara va circula din rezervorul/boilerul de stocare in panourile solare pentru a raci rezervorul/boiler, prevenind astfel posibile probleme ce pot sa apara datorita incarcarilor termice mari a sistemului solar (supraincalzirea apei din boiler in cazul mai multor zile senine consecutive).

3. Controlul circulatiei pompei se face in functie de temperatura si timp. Atunci cand controlul circulatiei pompei se face in functie de timp, este necesara doar o pompa de circulatie. Pompa functioneaza timp de 3 minute si apoi se opreste timp de 15 minute, actiunea repetandu-se in cadrul procesului de functionare. Controlul in functie de temperatura se face cu ajutorul senzorilor de temperatura. Cand diferenta de temperatura dintre panoul solar si boiler va fi mai mare decat cea presetata, se va activa pompa de circulatie. Aceasta va functiona pana cand diferenta de temperatura intre panoul solar si boiler va scade sub valoarea presetata.

Functii controler panou solar SR81:

1. Functia de control a diferentei de temperatura

2. Functia by-pass la temperatura inalta (racire a colectorului)

3. Sincronizare incalzire

4. Functia de racire a colectorului

5. Functia de protectie a colectorului la temperaturi scazute

6. Functia de protectie a colectorului la inghet

7. Oprire de urgenta a colectorului

8. Functia de racire a boilerului

9. Afisajul temperaturii in grade Celsius sau Fahrenheit

10. Afisarea temperaturii maxime a boilerului

11. Controlul circulatiei pompei in functie de temperatura si timp

12. Functie anti-Legionella

13. Setare parola

14. Revenirea la setarile initiale

15. Incalzire manuala

16. Functia de interogare a temperaturii

17. Functia de protectie a memoriei

18. Functia de protectie a ecranului

19. Functia de vacanta

Borne controler panou solar SR81.

Specificatii tehnice controler panou solar SR81:

1. dimensiuni tastatura cu display: 120 x 120 x 18 mm

2. dimensiuni controler 1500W: 200 x 140 x 43 mm

3. alimentare: 100-220 Vac / 50-60Hz

4. consum energie: <3W

5. precizie de masurare: ±0,1°C

6. plaja de masurare a temperaturii colectorului: -10 - +220°C

7. plaja de masurare a temperaturii rezervorului: 0 - 110°C

8. intrari:

- 1 x PT1000 pentru colector. Are cablu siliconic rezistent pana la temperatura de 280°C. Se conecteaza la intrarea T1.

- 2 x NTC10K, tip B3950 senzor (135°C) pentru rezervor (boiler, acumulator apa, etc) si teava ACM. Are cablu din PVC rezistent la 105°C. Se conecteaza la intrarile T2-T5

9. intrare FRT pentru debitmetru electronic. Detecteaza daca exista circulatie a agentului in sistemul solar si opreste pompa in cazul in care nu exista debit in circuit

10. iesiri: 3 relee

- unul pentru pompa de circulatie;

- o vana cu 3 cai;

- un releu pentru incalzitorul electric

11. iesire pentru incalzire auxiliara: max 1500W

12. temperatura ambientala: -10 - +50 °C

13. gradul de protectie: IP40

Semnficatie porturi intrare (sonda):

1. la T1 se conecteaza sonda de temperatura PT1000 pentru masurarea temperaturii de la colectorul panoului solar

2. la T2 se conecteaza sonda de tip NTC 10K, care va fi montata in partea de jos a boilerului (rezervorului de apa)

3. la T3 se conecteaza sonda de tip NTC 10K, ce va fi montata in partea superioara a boilerului (rezervorului de apa)

4. la T4 se conecteaza sonda de tip NTC 10K, montata pe teava de apa calda menajera (ACM)

5. la T5 se conecteaza sonda de tip NTC 10K, pentru sursa suplimentara de incalzire (ex: centrala pe gaz, cazan pe lemne), incalzire auxiliara

6. la FRT se conecteaza un debitmetru electronic

Cablurile sondelor (senzorilor) de temperatura pot fi prelungite la o lungime de 50 metri cu un cablu de 0,75 mm2 sau pana la o lungime de 100 metri cu un cablu de 1,5 mm2

Semnficatie relee iesire controler solar:

1. R1 - releu cu 2 pozitii, ON/OFF, curent maxim 2A;

2. R2 - releu simplu, curent maxim 2A;

3. R3 - releu simplu, curent maxim 2A;

4. HR - releu simplu, cu rolul de a controla pornirea sau oprirea unui element de incalzire electrica (rezistenta) de maxim 1500W (curent maxim 10A).

Kitul pentru panou solar SR81 cuprinde:
